Электропитание
Питание от сети до стойки под одной ответственностью
Модульные ЦОД обычно идут с ИБП на 10-15 минут, а питание площадки остаётся заботой заказчика. Мы поставляем всю цепочку: модули питания, щиты, шинопроводы, ИБП, накопители OS Power на часы автономии и генераторы.
Схема
Цепочка питания площадки
- Два ввода 6-35 кВ
- РУ
- Два сухих трансформатора
- ГРЩ с двумя секциями
- Накопитель OS Power и генераторы через АВР на каждой секции
- Шинопроводы в ИТ-модуль
- Суперконденсаторный буфер на шине зала
- Стойки
Три уровня
Секунды, часы, сутки
| Уровень | Устройство | Время | Роль |
|---|---|---|---|
| 1 | Суперконденсаторы OS Power | 1-60 с при полной мощности | импульсы GPU, провалы напряжения |
| 2 | Накопитель OS Power LFP или NFPP | до 4 ч; переход 10-20 мс (зависит от преобразователя) | бесперебойность, снятие пиков, отложенный запуск генераторов, резерв мощности присоединения |
| 3 | Генераторы OS Power | 1 ч - сутки | длительные отключения, топливо на 48-72 ч (по проекту - от 24 ч) |
| EMS | Единая система управления | - | безразрывные переходы, чёрный старт от батареи, синхронизация генераторов, запрет выдачи в сеть без разрешения |
Модуль питания

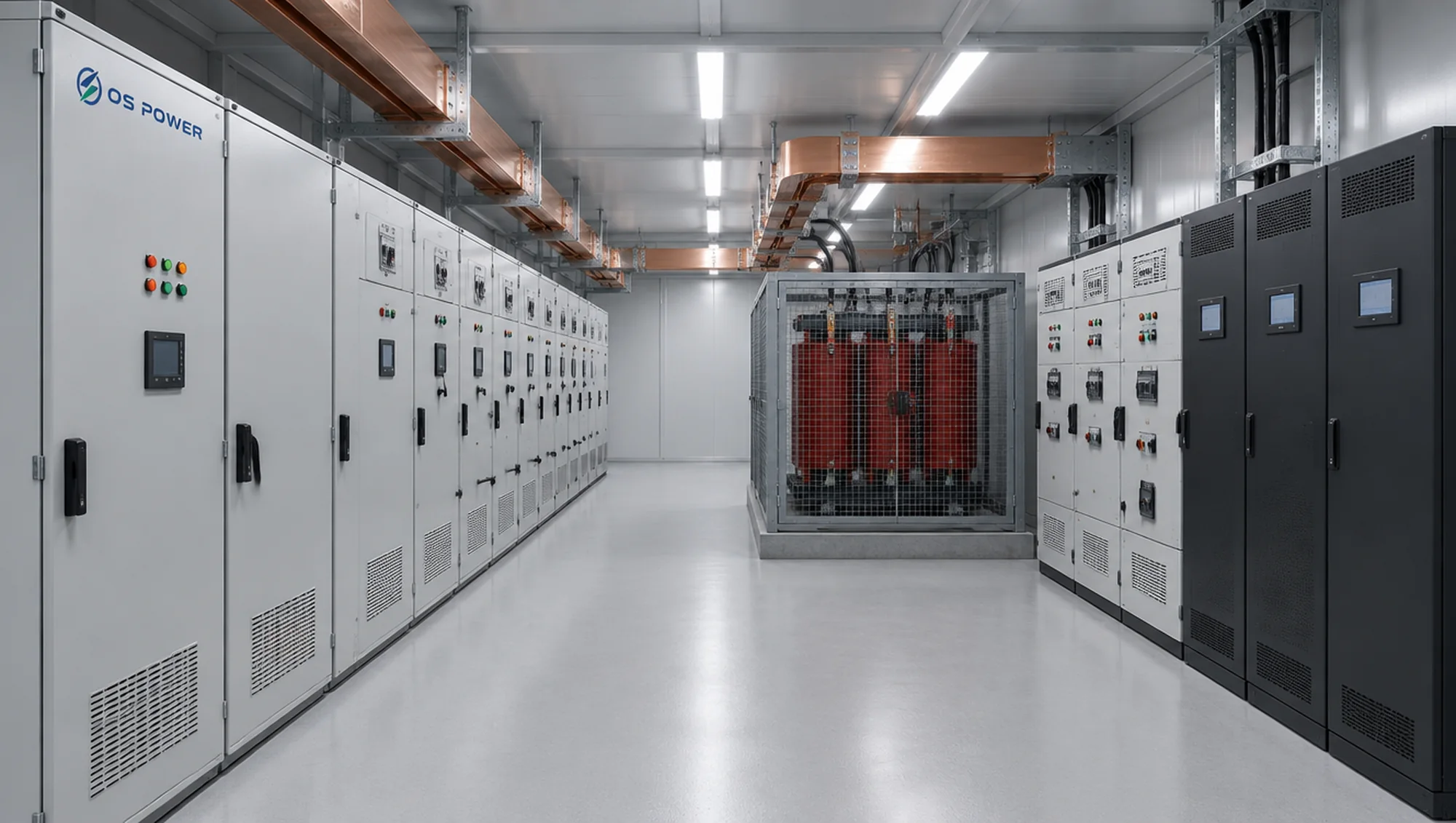

Заводской модуль питания мегаваттного класса
Вся цепочка от трансформатора среднего напряжения до отходящих линий собирается и испытывается на заводе. На площадке - установка и подключение.
до 97,8 %
КПД тракта в интеллектуальном онлайн-режиме; до 95,6 % в режиме двойного преобразования
данные производителя2 недели
монтаж на площадке вместо 2 месяцев
данные производителяМВт-класс
для крупных ЦОД, один ряд - один путь питания
данные производителяЗаводская сборка
Компоненты собраны с высокой плотностью: меньше площадь под электрику, предсказуемое качество, проще проектирование и закупка.
Горячая замена
Модульные узлы меняются без остановки тракта.
Мониторинг всего тракта
Контроль температуры по всей цепочке, предупреждения о перегреве при малой нагрузке, прогноз ресурса ключевых узлов, дистанционная настройка уставок.
Силовое оборудование
Щиты и шинопроводы под брендом OS Power
Завод-партнёр выпускает силовое оборудование для модульных ЦОД, в том числе для мировых брендов. Для наших рынков это оборудование выпускается под брендом OS Power.
Высоковольтные щиты
Распределительные устройства 6-35 кВ для ввода и секционирования площадки.
Низковольтные щиты
ГРЩ, щиты ряда, АВР для секций ИТ-нагрузки и инженерии.

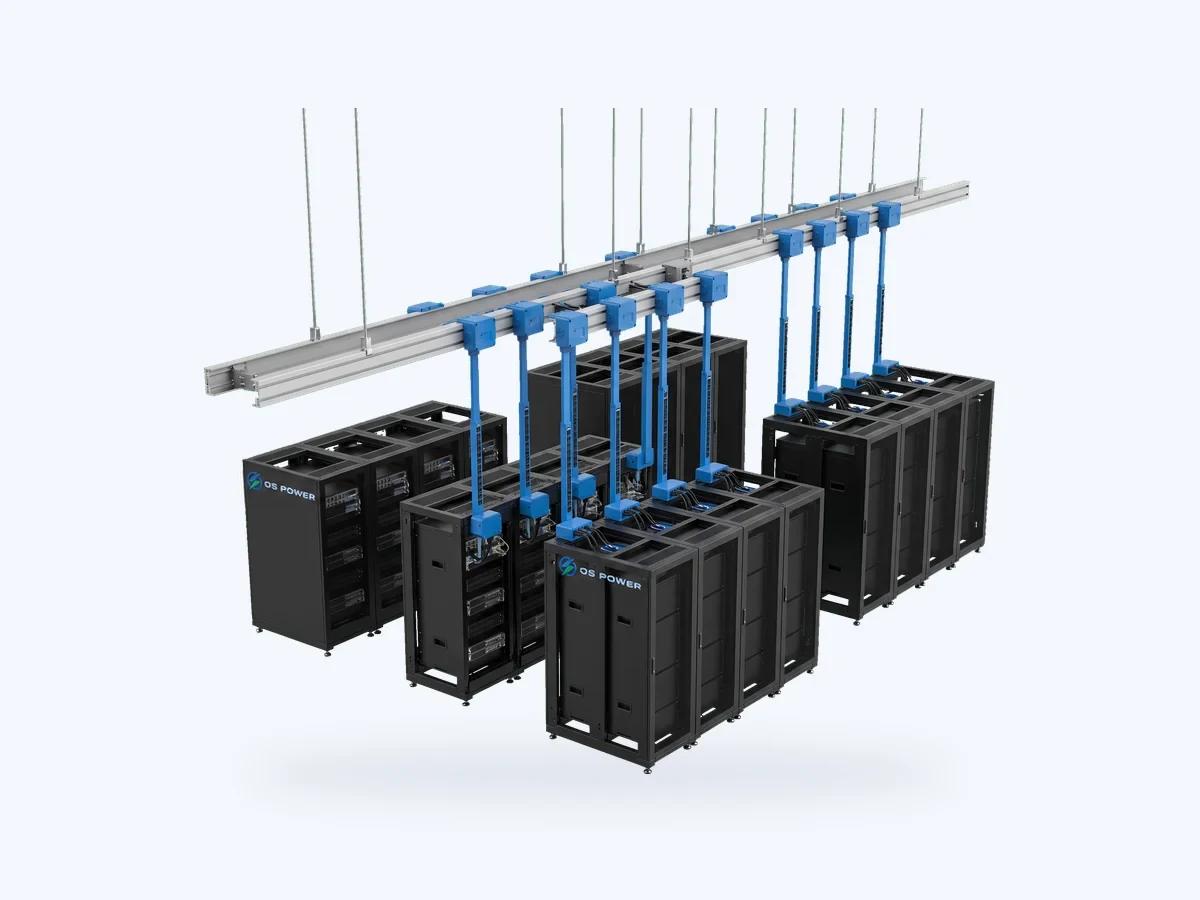

Шинопроводы
Шинопроводы высокой мощности, компактные и с отводами к стойкам вместо кабельных трасс.
ИБП и PDU
Модульные ИБП N+1, блоки распределения питания в стойках.
Значения КПД и сроков - данные производителя для модуля питания. Состав и уставки - по проекту площадки.
Продукция для этой задачи
Весь каталог
OSP-DC-PWRМодуль распределения питания6-35 кВ
OSP-PD-ATSАвтоматические вводы резерва (АВР)
OSP-PD-BUSШинопроводы
OSP-PD-PDUБлоки распределения питания (PDU)
OSP-CI-NA-200LНатриевый шкаф 200 кВт·ч200 кВт·ч
OSP-CT-LFP-5016Контейнер 5,0 МВт·ч5,0 МВт·ч
OSP-SCСуперконденсаторные накопителиEDLC: до 1 млн циклов
OSP-DGДизель- и газогенераторы6-4 000 кВА Запрос
Расскажите о площадке
ИТ-мощность и тип стоек, требования к резервированию и автономии, место размещения и климат, наличие присоединения к сети, срок запуска. За неделю подготовим концепцию, состав оборудования и график.
