Решения для связи - интегрированный шкаф
Интегрированный шкаф OS Power: одна площадка - один шкаф
Электропитание, батареи, климат и место под оборудование одного или нескольких операторов в шкафу заводской готовности. Вместо аппаратной на месяцы стройки - установка на основание и ввод за 1-3 дня.
Для оператора связи
Массовое строительство и реконструкция площадок: город, крыша, площадка у опоры, трасса. Один всепогодный шкаф вместо аппаратной или контейнера.
Что получает
Площадка за 1-3 дня
Шкаф приходит собранным и проверенным на заводе: основание, подключение ввода и радиооборудования, пуск.
Работает при -40 °C
Натриевые батареи NFPP разряжаются при -40 °C без подогрева, климат шкафа использует тепло оборудования зимой.
Батареи не украдут
Отсек открывается только изнутри, электронный замок, программная блокировка батарей, датчик смещения и GPS.
Меньше энергии и выездов
КПД ЭПУ до 98 %, охлаждение по потребности, удалённый контроль: на осмотр выезжают в разы реже.
75 %
меньше площадь по сравнению с аппаратной
данные производителя1-3 дня
ввод площадки после поставки
данные производителя30-40 %
ниже энергопотребление площадки
данные производителяДля башенной компании
Площадка на нескольких операторов: каждому - своё место, свои выходы питания и своя глубина резерва, а охлаждение и ЭПУ - общие.
Что получает
Арендатор за дни, а не месяцы
Новый оператор получает шкаф в ряду: без пристройки к аппаратной и без новой стройки.
Свой резерв каждому
Группы отключения нагрузки по ступеням: оператору с длинным резервом - своя группа, остальным - свои.
Общее охлаждение
Ряд шкафов охлаждается одной системой с резервом N+1: меньше кондиционеров, чем при отдельных шкафах.
Любой источник и любой выход
Вводы сеть, генератор и солнце; выходы 12, 24, 36, 48, 57 В DC и 24, 220 В AC под оборудование разных операторов.
до 4
шкафов в ряд с общим охлаждением
данные производителя36 кВт
мощность ЭПУ в блоке 6U
данные производителяN+1
резерв кондиционеров, до 4 в шкафу
данные производителяОдна площадка на нескольких операторов
Для башенной компании шкаф - это способ сдать площадку следующему арендатору без новой стройки.

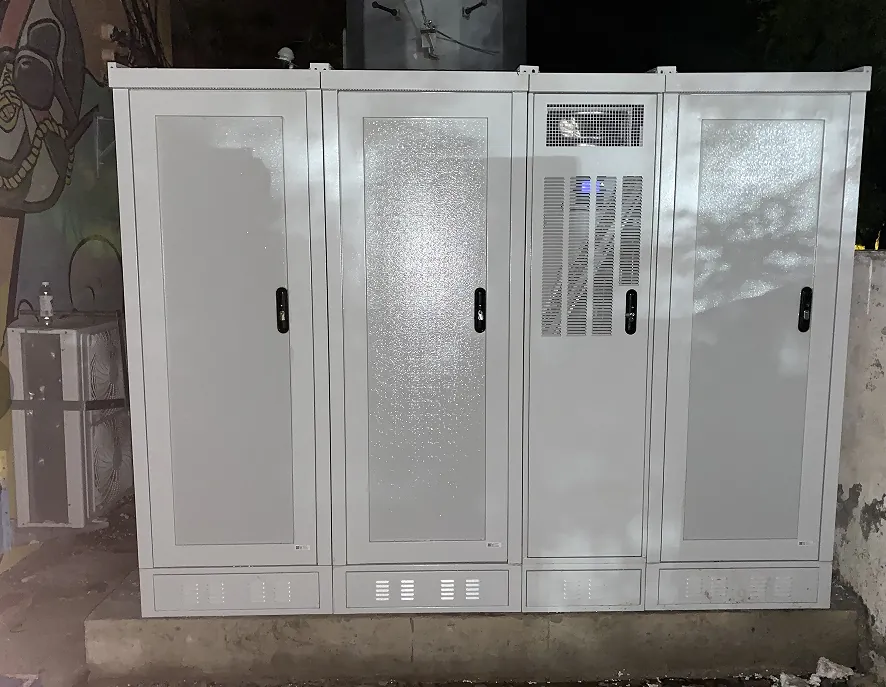

Ряд до 4 шкафов
Шкафы стыкуются в ряд, разводка между ними внутренняя, холодный и горячий коридоры общие.
Свои группы нагрузки
Первичные и вторичные группы отключения: у оператора с требованием длинного резерва - своя группа, остальные отключаются раньше.
Учёт энергии по ветвям
Интеллектуальный учёт по ветвям распределения: данные для расчётов с арендаторами.
Разные напряжения
Выходы 12, 24, 36, 48, 57 В DC и 24, 220 В AC: оборудование разных операторов подключается без отдельных преобразователей.
Почему аппаратная - узкое место
Площадь и аренда
Аппаратная занимает десятки квадратных метров на крыше или в подвале, аренда платится каждый месяц.
Сроки
Проект, согласование и строительство аппаратной занимают 3-6 месяцев, площадка всё это время не приносит выручку.
Энергия на климат
Кондиционер аппаратной охлаждает весь объём помещения, а не оборудование.
Совместное использование
С 2027 года на ряде участков сети базовые станции используются несколькими операторами совместно, места под оборудование каждого не хватает.
Батареи
Натрий или литий - выбираете под климат площадки
Шкаф принимает модули 48 В обеих химий в стойку 19 дюймов. Переключите, чтобы сравнить.
Натрий NFPP
Для уличных площадок с морозом и долгими отключениями: батарея отдаёт энергию при -40 °C даже тогда, когда подогрев шкафа остановлен вместе с сетью.
- Модуль
- 48 В / 100 А·ч, 4,8 кВт·ч
- Заряд
- от -20 до +60 °C
- Разряд
- от -40 до +60 °C, без подогрева
- Ресурс
- 8 000+ циклов по паспорту модуля
- Защита от кражи
- гироскоп и GPS
- Когда выбирать
- холодный климат, жара, ежедневные отключения
Литий LFP
Для площадок с надёжной сетью и климатом в шкафу: меньше стоимость модуля, компактный корпус 3U.
- Модуль
- 48 В / 100 А·ч, 4,8 кВт·ч, 3U
- Заряд
- от 0 до +45 °C
- Разряд
- от -20 до +60 °C
- Ресурс
- не менее 6 000 циклов при DOD 80 %
- Защита от кражи
- программная блокировка, датчик смещения, сигнал
- Когда выбирать
- умеренный климат, редкие отключения
Параметры - по паспортам модулей OS Power. В шкафу помещается до 12 модулей по 100 А·ч.
Мороз до -40 °C: как шкаф переживает зиму
- Тепло оборудования вместо электрообогреваПри наружной температуре ниже +5 °C шкаф переходит на режим, в котором отсек обогревается теплом самого оборудования.
- Батареи без подогреваНатриевые модули NFPP заряжаются от -20 °C и разряжаются при -40 °C: резерв работает и тогда, когда сеть и обогрев отключены.
- Утеплённый корпусСтенки из композита и пенополиуретана, вентилируемая крыша защищают и от мороза, и от солнечного нагрева летом.
- Аварийный режимПри пропадании сети работают только вентиляторы: тепловая трубка отводит тепло при потреблении не более 200 Вт.
Батареи не украдут
- Открывается только изнутриБоковые панели, защита цоколя и крышки стыков снимаются только изнутри шкафа.
- Электронный замок и доступЭлектронный замок, система контроля доступа и камера; открытие двери - событие в системе мониторинга.
- Блокировка батарейПрограммная блокировка модуля, датчик смещения и звуковой сигнал; у NFPP - гироскоп и GPS: украденный модуль не работает вне своей площадки.
- Удалённая разблокировкаБлокировка снимается удалённо по команде из системы управления, место модуля видно по GPS.
Охлаждение
Четыре режима охлаждения: энергия тратится только тогда, когда нужно
Компрессор и гравитационная тепловая трубка работают в одном блоке и переключаются автоматически по наружной температуре.
от +30 до +45 °C
Компрессор
Работает кондиционер, мощность растёт плавно с частотой компрессора.
от +5 до +30 °C
Смешанный
Сначала тепловая трубка, компрессор только добирает недостающее.
ниже +5 °C
Естественный
Тепло оборудования обогревает шкаф, электрообогрев не нужен.
сеть пропала
Аварийный
Работают вентиляторы и тепловая трубка: не более 200 Вт, при малом перепаде - не более 100 Вт.
Годовая экономия энергии на охлаждении, кВт·ч
| Климат | Средняя за год | Нагрузка 0,2 кВт | Нагрузка 1 кВт | Нагрузка 5 кВт |
|---|---|---|---|---|
| Холодный | +4,1 °C | 108 | 732 | 4 412 |
| Умеренный | +12,6 °C | 229 | 1 134 | 7 043 |
| Тёплый с жарким летом | +16,7 °C | 267 | 1 318 | 8 088 |
| Жаркий | +25,2 °C | 612 | 2 782 | 13 631 |
| Мягкий, без жаркого лета | +15,5 °C | 32 | 570 | 6 051 |
Данные производителя по площадкам с шкафом нового типа в пяти климатических зонах; нагрузка - тепловыделение оборудования в шкафу.
Аппаратная, обычный уличный шкаф и интегрированный шкаф OS Power
| Аппаратная или контейнер | Обычный уличный шкаф | Интегрированный шкаф OS Power | |
|---|---|---|---|
| Срок ввода | 3-6 месяцев | 2-5 недель на сборку и наладку | 1-3 дня после поставки |
| Площадь | десятки м² | 1-2 м² | 1-2 м², ряд до 4 шкафов |
| Охлаждение | кондиционер на весь объём | кондиционер или теплообменник | компрессор и тепловая трубка, 4 режима |
| Батареи | свинец, замена каждые 2-5 лет | свинец или литий отдельно | NFPP или LFP, защита от кражи |
| Несколько операторов | пристройка, новые согласования | отдельный шкаф и климат каждому | ряд с общим охлаждением и своими группами |
| Контроль | выезды на осмотр | контроллер с базовыми сигналами | удалённый контроль, блокировка, учёт по ветвям |
Как ставим шкаф на площадку
- Подбор исполненияПо нагрузке, климату и числу операторов: шкаф для помещения, всепогодный или мультисервисный ряд.
- Заводская сборкаЭПУ, батареи, климат, распределение и мониторинг собираются и проверяются на заводе.
- Монтаж и вводУстановка на бетонное основание или подготовленную площадку, подключение ввода и радиооборудования: 1-3 дня.
- ЭксплуатацияУдалённый контроль, тест батарей и диагностика без выезда; гарантия и сервис - у OS Power.
- основной источник
- резерв
- нестабильный
- отсутствует
Выходы 12-57 В DC и 220 В AC позволяют подключить оборудование разных операторов.
Линейка
Четыре исполнения под тип площадки
Шкаф для помещения, всепогодный уличный шкаф, мультисервисный ряд и модуль питания на опору. Полные характеристики - без регистрации.
Шкаф для помещений
Замена аппаратной в здании

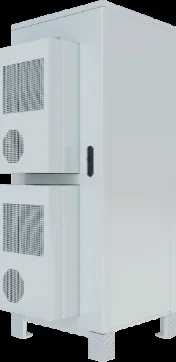

600 × 600 × 2 000 ммВсепогодный шкаф
Улица, крыша, площадка у опоры; один оператор

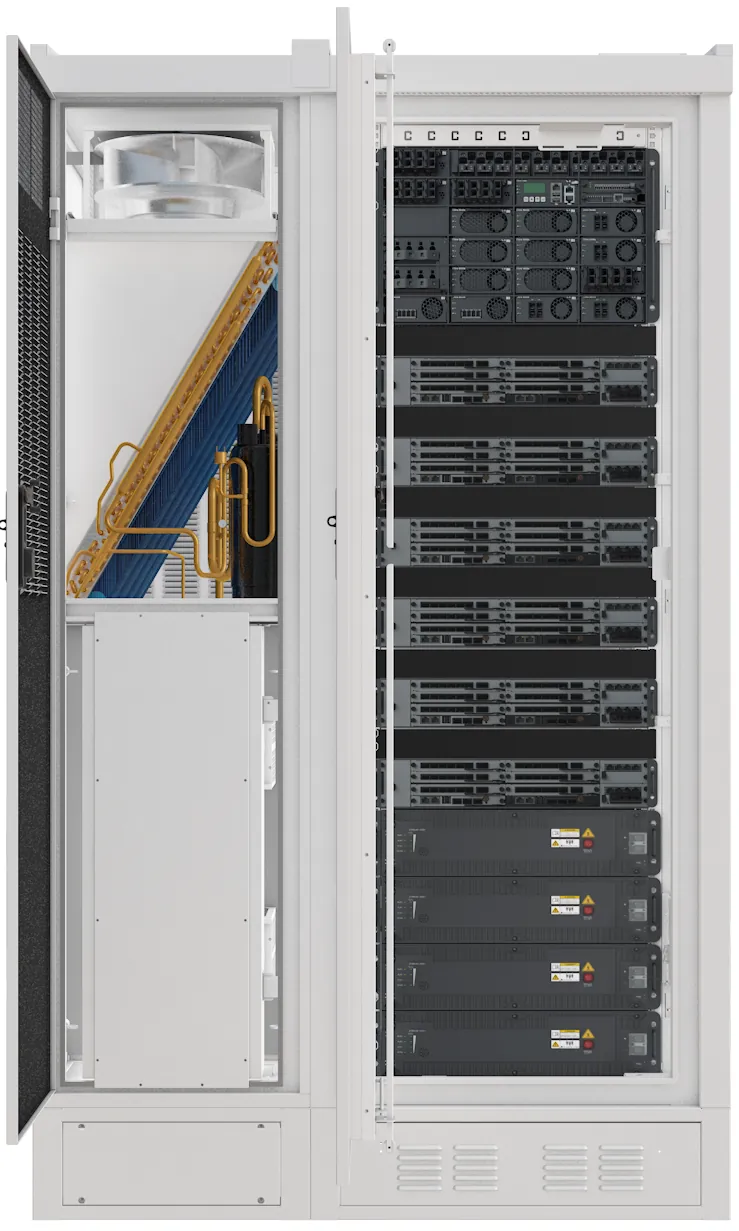

750 × 750 × 2 100 мм, цоколь 200 ммМультисервисный шкаф
Несколько операторов, башенные компании, площадки до 36 кВт
900 × 1 200 × 2 100 мм, цоколь 200 ммМодуль питания на опору
Микро- и малые площадки без места на земле
6 кВт, 120 × 300 × 420 мм, около 18 кгКейсы
Три площадки, три страны
Городская крыша в России, степь в Казахстане, площадка на трёх операторов в Узбекистане: было и стало в цифрах, с переключателем NFPP и LFP.
Россия
Городская крыша: шкаф вместо аппаратной
Оператор связи, программа уплотнения сети на 50 площадок
502 тыс. руб.
экономия на площадку в год, Натрий NFPPКазахстан
Степь при -40 °C: резерв без подогрева
Оператор связи, замена 120 площадок со свинцом
2,1 млн тенге
экономия на площадку в год, Натрий NFPPУзбекистан
Площадка на трёх операторов в жару
Башенная компания, 40 площадок на трёх арендаторов
118 млн сум
экономия на площадку в год, Натрий NFPPКалькулятор
Посчитайте свою площадку
Энергия, аренда, выезды и батареи за 5-15 лет: традиционная площадка против интегрированного шкафа.
- Оператор или башенная компания, число площадок
- Нагрузка, климат, отключения, автономия
- Ваши тариф, аренда, стоимость выезда
- Итог в рублях, тенге, сумах или долларах и сохранение в PDF
Продукция для этой задачи
Весь каталог
Частые вопросы
Можно ли поставить шкаф на крышу?
Да. Всепогодный шкаф весит до 210 кг без модулей и батарей, ставится на раму или основание; нагрузку на перекрытие считаем по проекту крыши.
Подойдёт ли наше радиооборудование?
Место под оборудование - стойка 19 дюймов, в мультисервисном шкафу также 21 дюйм. Направляющие регулируются по ширине, воздуховоды подстраиваются под BBU и транспорт.
Что будет при отключении сети?
Оборудование питается от батарей, охлаждение переходит в аварийный режим до 200 Вт. Длительность резерва задаётся числом модулей.
Можно ли подключить генератор и солнце?
ЭПУ мультисервисного шкафа принимает сеть, генератор и солнечные панели; контроллер солнечной генерации с точностью слежения 99,9 %.
Чем подтверждаются цифры экономии?
Цифры площади, сроков и энергии - данные производителя по реализованным объектам. Для вашей площадки считаем в калькуляторе и проверяем пилотом с замером.
Запрос
Расскажите о площадках
Число площадок, тип (крыша, земля, опора), климат, нагрузка оборудования, сколько операторов на площадке и что стоит сейчас. Ответим с конфигурацией шкафа и условиями пилота.
