Натрий NFPP: батарея для холода и ежедневного цикла
Натриевые модули 48 В на катоде натрий-феррум-пирофосфат заряжаются от -20 °C и разряжаются при -40 °C без подогрева; шкафы 115 кВт·ч работают от -25 до +55 °C. Ячейка выдерживает более 15 000 циклов на заводских испытаниях, а тепловой разгон идёт медленнее и при меньшей температуре, чем у LFP.
Где натрий сильнее лития
Четыре сценария
Связь в холодном климате
Уличные шкафы без обогрева и площадки без обслуживания: меньше энергии на климатику и запаса по ёмкости.
ИБП центров обработки данных
Пиковая температура теплового разгона ячейки 286 °C против 361 °C у LFP, температура нарастает медленнее.
Ежедневное циклирование
Более 15 000 циклов ячейки на заводских испытаниях: для объектов, где накопитель работает каждый день, а не только в резерве.
Логистика и хранение
Перевозка и долгое хранение при нулевом напряжении без деградации ячейки.
Сравнение
LFP и NFPP по двенадцати параметрам
За литием остаётся преимущество по плотности энергии и цене за киловатт-час, поэтому в линейке OS Power есть обе химии.
| Критерий | Литий-железо-фосфат (LFP) | Натрий, катод NFPP |
|---|---|---|
| Окно заряда | От 0 °C; ниже площадку необходимо обогревать | От -20 °C без обогрева (модули 48 В); шкафы 115 кВт·ч - от -25 °C |
| Окно разряда | От -20 °C | От -40 °C (модули 48 В); шкафы 115 кВт·ч - от -25 °C |
| Ресурс | 3 000-8 000 циклов по моделям линейки; шкаф 261 кВт·ч на ячейке 314 А·ч - не менее 6 000 циклов при 0,5P, DOD 100 % | Более 15 000 циклов ячейки на заводских испытаниях; по паспорту модуля 48 В - 8 000+ |
| Плотность энергии | Выше: та же энергия в меньшем и более лёгком корпусе | Ниже: модуль на 100 А·ч крупнее и тяжелее литиевого |
| Цена за кВт·ч сегодня | Ниже | С премией, которая компенсируется отказом от обогрева и большим числом циклов |
| Зависимость от сырья | Литий и его ценовой цикл | Кальцинированная сода; ни лития, ни кобальта |
| КПД | Цикл системы AC-AC 89-90 % (шкафы 107,5 и 261 кВт·ч) | Ячейка до 97 % по постоянному току; цикл системы AC-AC - по спецификации проекта |
| Пиковая температура при тепловом разгоне | 361 °C | 286 °C |
| Скорость нарастания температуры | Свыше 10 К/с | Около 2 К/с |
| Стабильность соли электролита | LiPF6, примерно до 125 °C | NaPF6, примерно до 325 °C |
| Разряд до 0 В | Медный токосъёмник анода: глубокий разряд повреждает ячейку | Алюминий с обеих сторон: перевозка и хранение при 0 В без вреда |
| Верхняя температура | Заряд до +45-55 °C в зависимости от модуля | Заряд и разряд до +60 °C |
Тепловые показатели сравнивают полианионный натриевый катод с LFP на уровне ячейки: пиковая температура разгона по Bhutia et al., 2024; скорость нарастания температуры по данным Университета Магдебурга, 2025; стабильность соли - свойство самой соли, а не собранной ячейки. Данные по холодному климату приведены по спецификации производителя.
Тепловая безопасность
Тепловой разгон: когда возникает и чем заканчивается
Тепловой разгон - аварийный режим, а не обычная работа батареи. Внутри ячейки начинаются реакции, которые выделяют тепло быстрее, чем оно успевает уходить: нагрев ускоряет реакции, реакции добавляют нагрев. В исправной системе под контролем BMS этого не происходит. Разгон запускается, когда ячейка получает нагрузку, на которую она не рассчитана.
Что может запустить разгон
- 1Электрическая перегрузка
Перезаряд, внешнее короткое замыкание, заряд после глубокого разряда. Как правило, это следствие отказа или ошибки настройки системы управления.
- 2Перегрев
Пожар рядом с оборудованием, отказ системы охлаждения, перегрев шкафа или контейнера.
- 3Механическое повреждение
Удар, сдавливание или прокол корпуса при перевозке, монтаже или аварии на объекте.
- 4Внутренний дефект
Производственное загрязнение, повреждение анода при заряде на морозе, износ к концу срока службы.
Чем это заканчивается
LFPЛитий-железо-фосфат (LFP)
- Катод при разложении выделяет кислород, и реакция подпитывает сама себя
- Температура растёт быстрее 10 °C в секунду и достигает около 361 °C
- Ячейка выбрасывает горючие и токсичные газы, которые воспламеняются
- Разгон переходит на соседние ячейки и модули
NFPPНатрий-ионная химия NFPP
- Полианионный катод не выделяет кислород: реакции нечем себя подпитывать
- Нагрев развивается примерно в пять раз медленнее, пиковая температура ниже - около 286 °C
- Соль электролита устойчива до 325 °C против 125 °C у литиевой
- Газ выходит через клапан без пламени, повреждение остаётся локальным
Что это даёт на объекте
- Больше времени на срабатывание защиты и пожаротушения
- Авария одной ячейки не превращается в пожар всего контейнера
- Ячейки перевозятся разряженными до 0 В - без запасённой энергии в пути

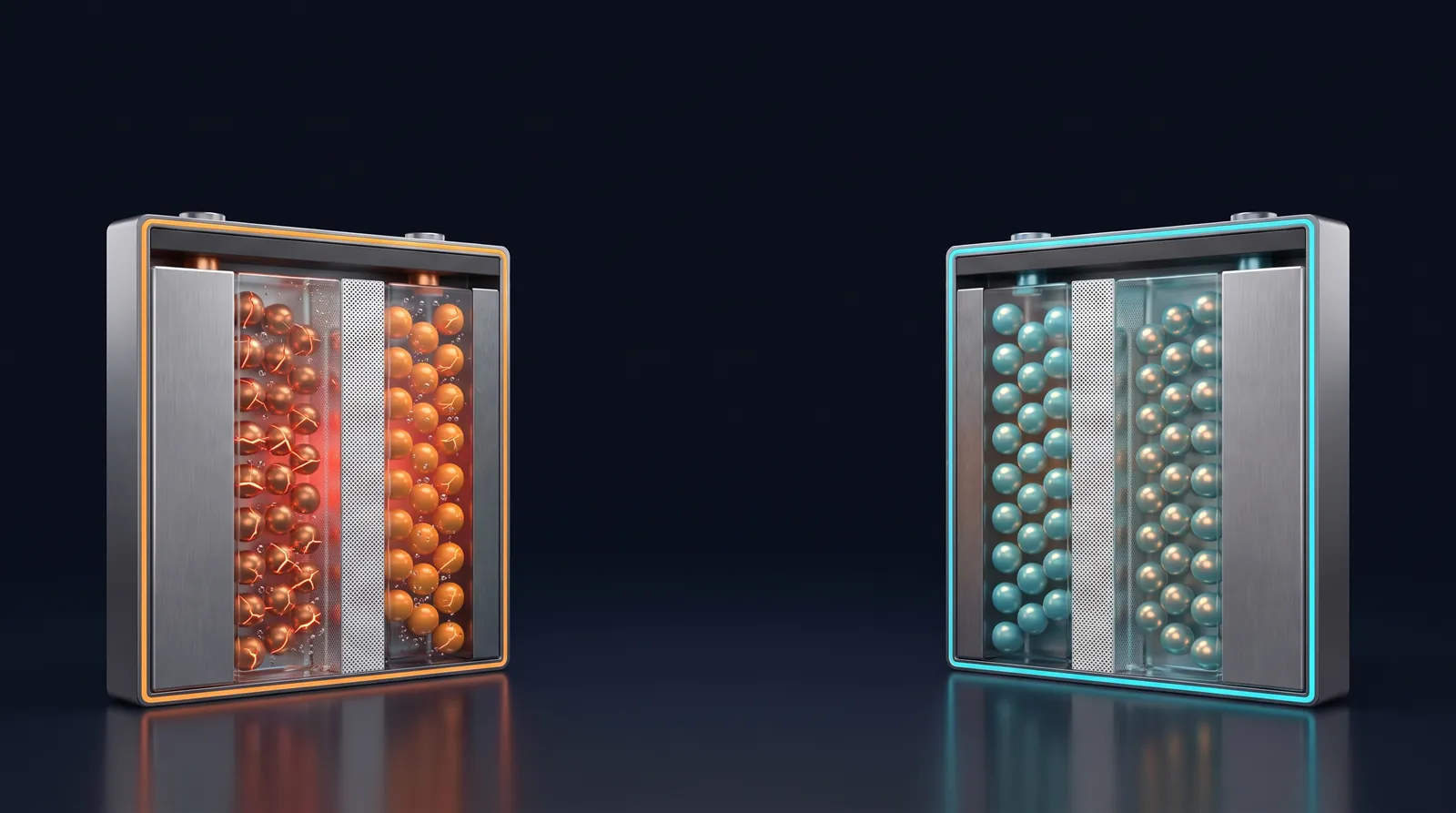

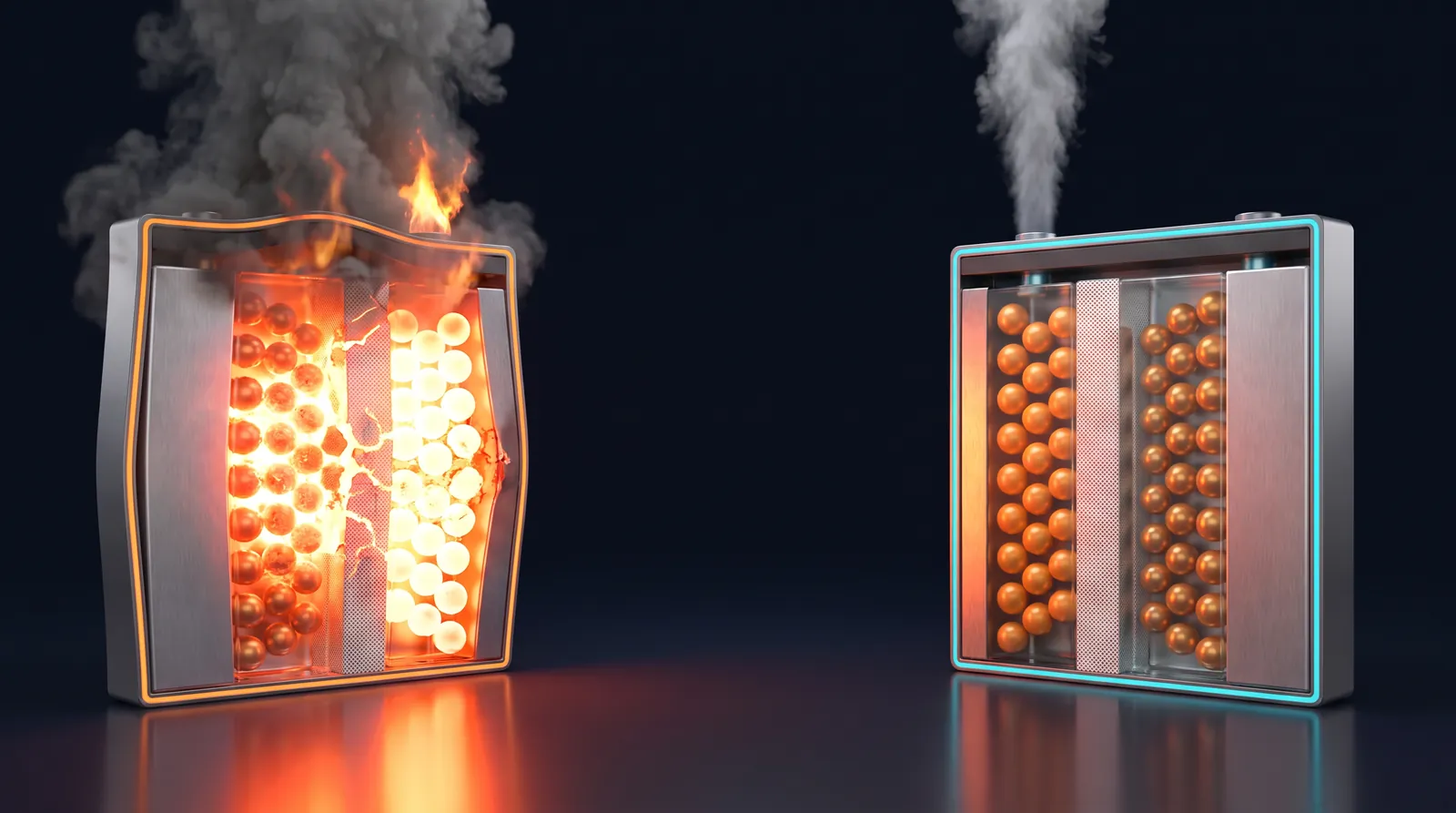

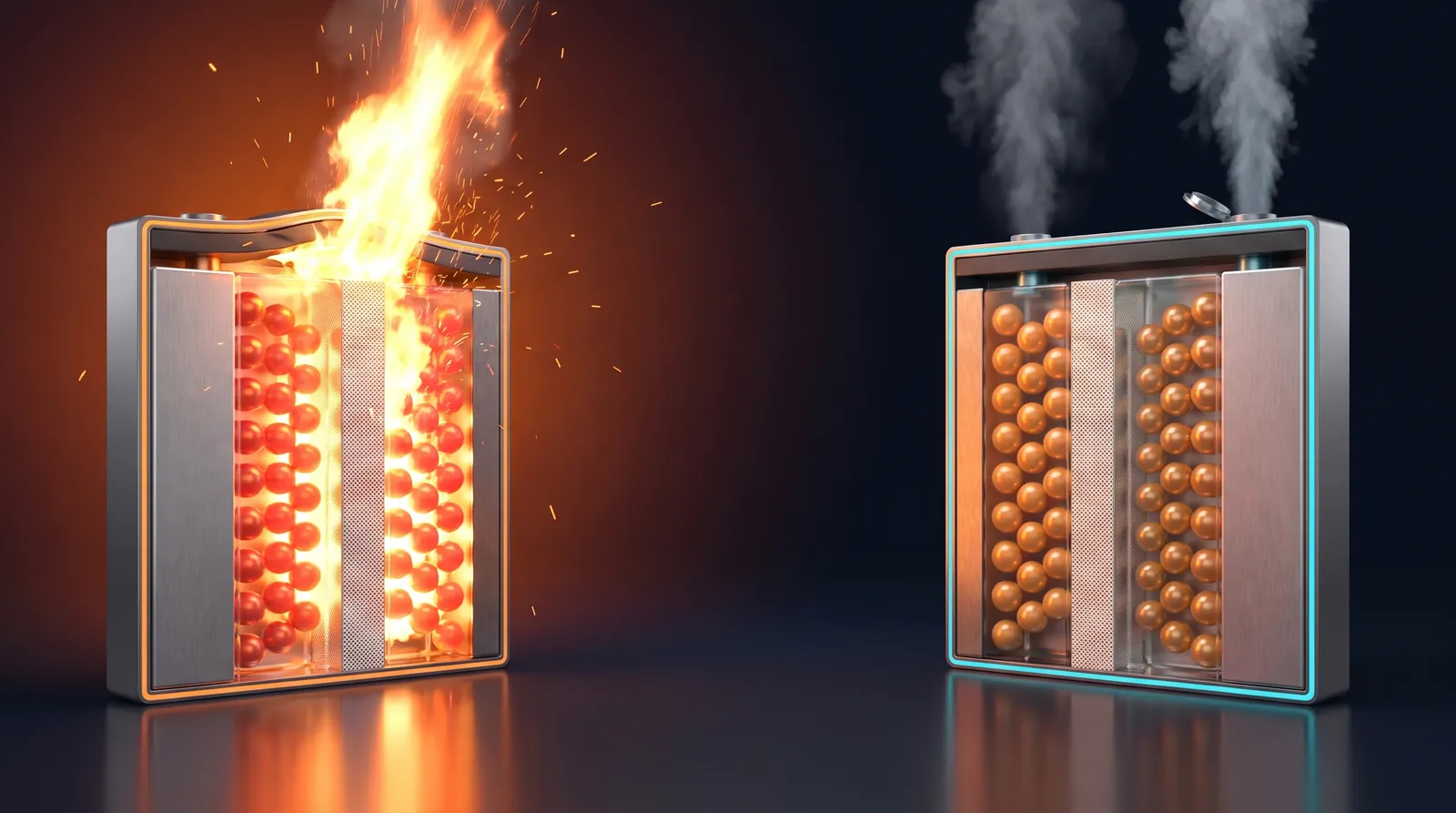

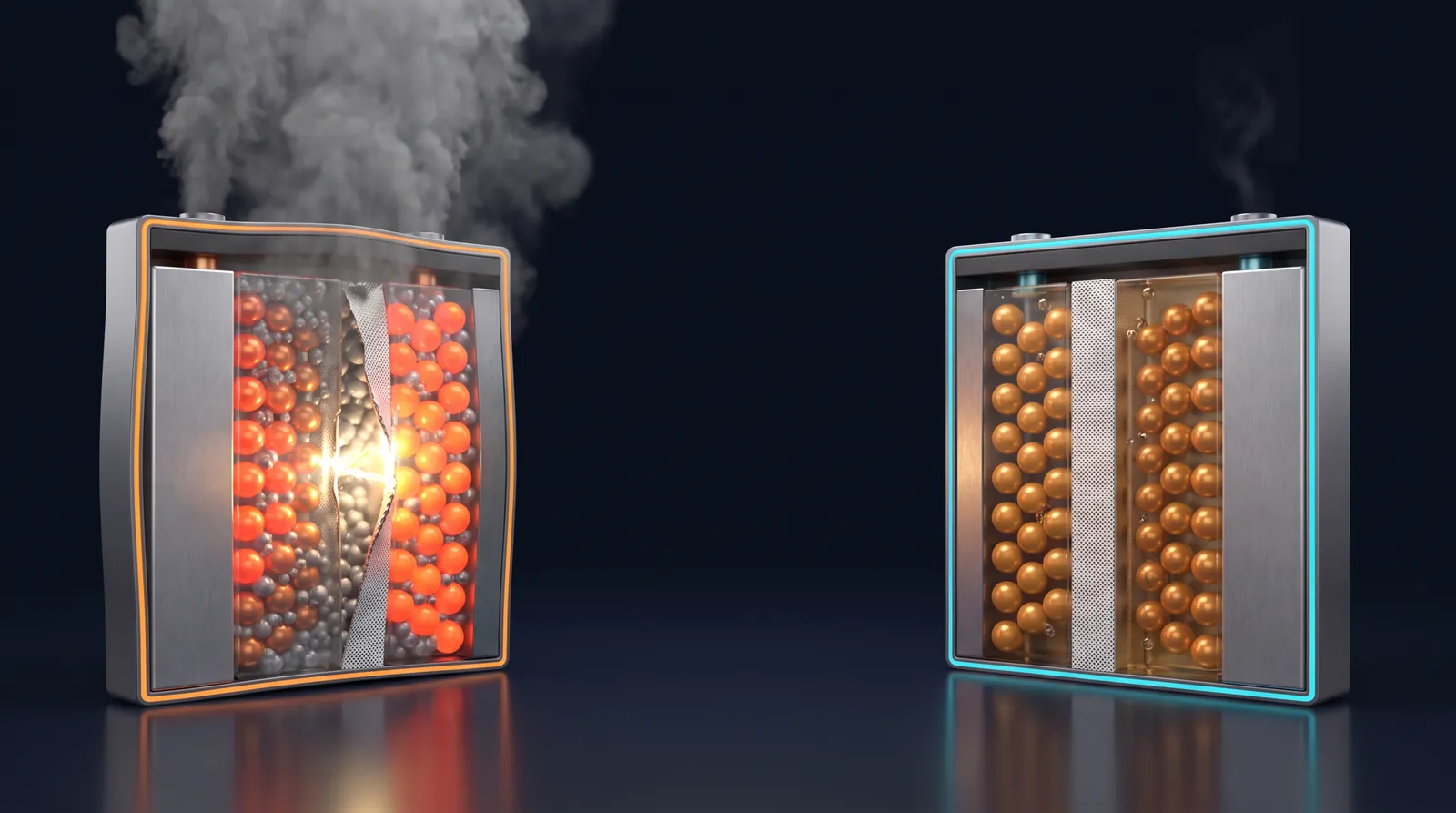

Как развивается разгон по этапам
Передвиньте ползунок: температура внутри ячейки растёт, и видно, на каком этапе литиевая ячейка теряет устойчивость, а натриевая остаётся под контролем.
Этап 1 / 7: Нормальная работа
LFPСкорость развития: очень медленно
- Слой SEI цел и стабилен
- Тепло отводится
- Процессы обратимы
NFPPСкорость развития: очень медленно
- Слой SEI цел и стабилен
- Тепло отводится
- Процессы обратимы
Когда начинаются ключевые процессы
Речь о температуре внутри ячейки при аварии, а не о температуре окружающей среды. Безопасность определяет катод, а не носитель заряда: вывод относится к полианионной химии NFPP. Пожарная защита объекта проектируется по тем же требованиям, что и для литиевых систем.
Все этапы таблицей
| Этап | LFP | NFPP |
|---|---|---|
| 1. Нормальная работа | 20-60 °C · очень медленно Слой SEI цел и стабилен; Тепло отводится; Процессы обратимы | 20-60 °C · очень медленно Слой SEI цел и стабилен; Тепло отводится; Процессы обратимы |
| 2. Повышенный нагрев | 60-120 °C · медленно Растёт сопротивление; Реакции ускоряются; Запас прочности SEI снижается | 60-120 °C · медленно Сопротивление растёт меньше; Реакции стабильнее; SEI сохраняет прочность |
| 3. Начало разрушения SEI | 100-180 °C · ускоряется SEI начинает разрушаться; Электролит контактирует с анодом; Появляется первый источник дополнительного тепла | 152-197 °C · медленно SEI остаётся стабильным; Повреждение начинается при более высокой температуре; Побочные реакции минимальны |
| 4. Газообразование | 150-220 °C · быстро Активное разложение электролита; Растёт внутреннее давление; Открывается клапан | 180-230 °C · умеренно Газообразование начинается позже; Давление растёт медленнее; Клапан открывается позже |
| 5. Разрушение сепаратора | 180-220 °C · очень быстро Сепаратор плавится; Внутреннее короткое замыкание; Резкий рост тока и нагрева | 200-250 °C · медленно Сепаратор стабильнее; Риск внутреннего КЗ ниже; Рост тока меньше |
| 6. Разложение катода | 220-300 °C · очень быстро Катод LFP разлагается около 273 °C; Выделяется кислород; Разгон становится самоподдерживающимся | 250-350 °C · умеренно Катод NFPP разлагается около 352 °C; Кислород не выделяется; Разгон развивается значительно медленнее |
| 7. Исход процесса | 300+ °C · мгновенно Разрыв корпуса; Воспламенение и выброс пламени; Распространение на соседние элементы | 350+ °C · умеренно, низко Выход газа через клапан без пламени; Локальное повреждение; Минимальный риск распространения |
Температуры этапов и тепловыделение - по данным испытаний производителя ячеек. Пиковая температура разгона в таблице выше (286 и 361 °C) - другой показатель: максимум температуры при уже начавшемся разгоне.
Климат
Работа в мороз и жару: NFPP, LFP и свинцово-кислотные АКБ

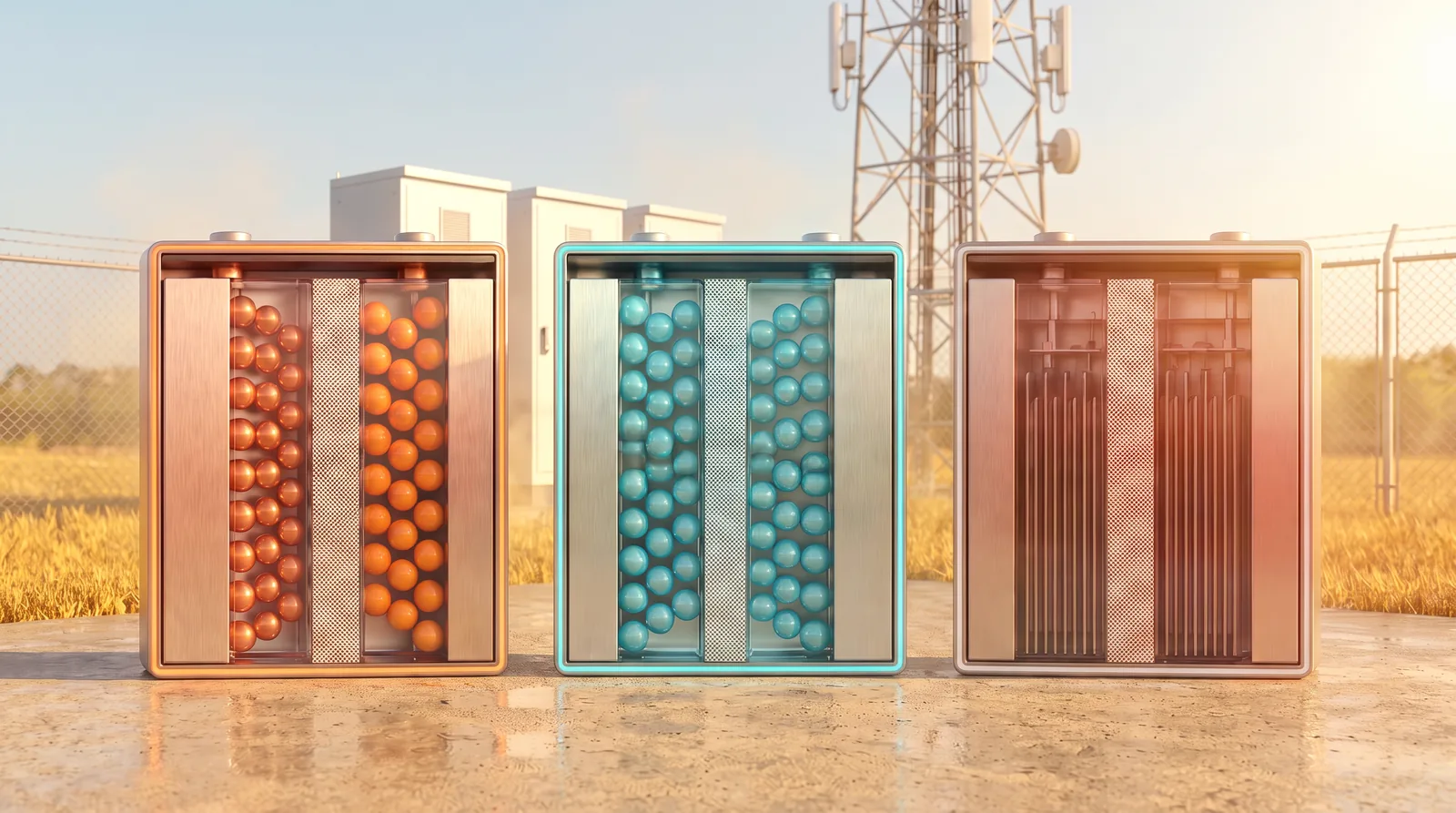

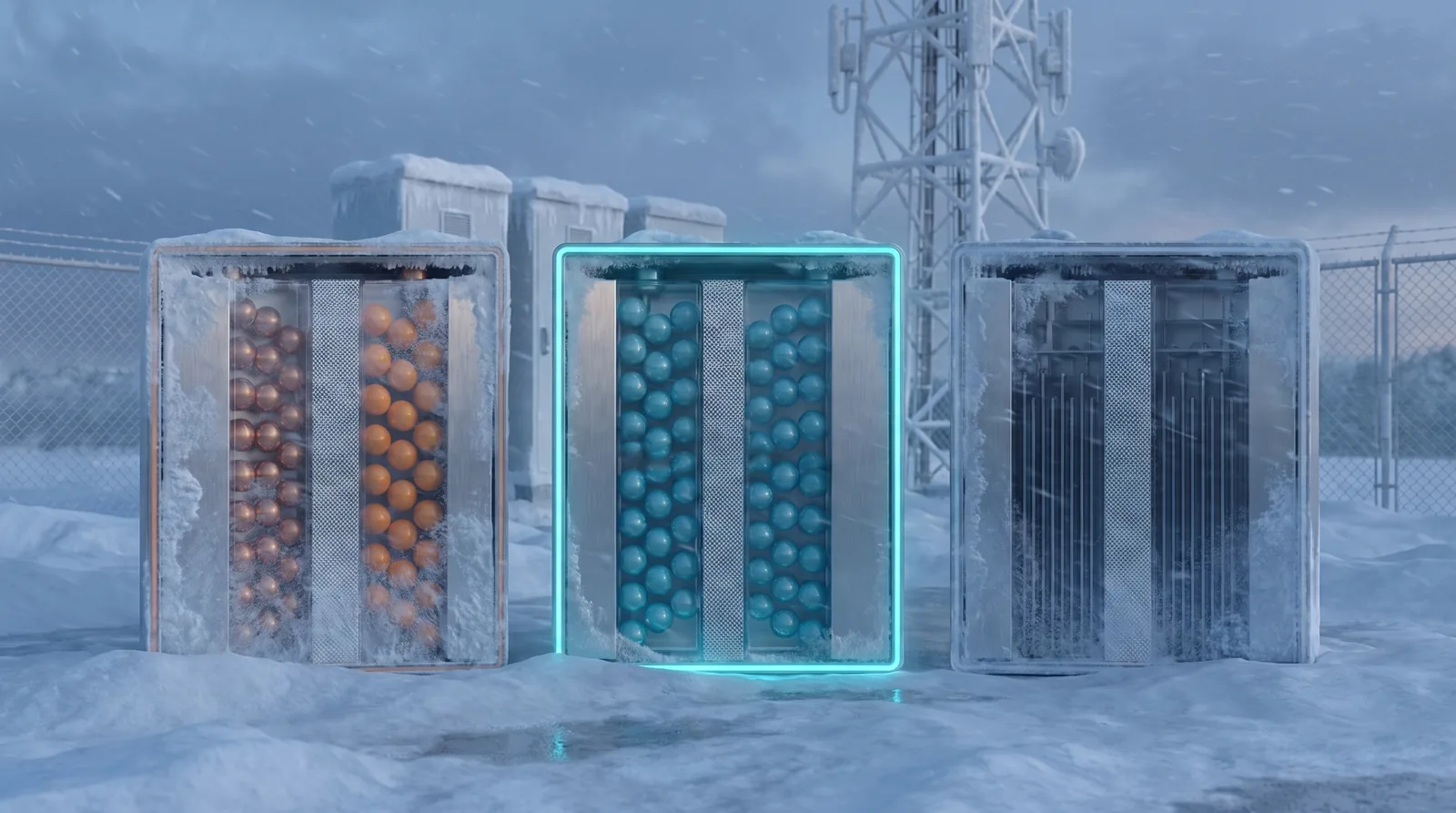

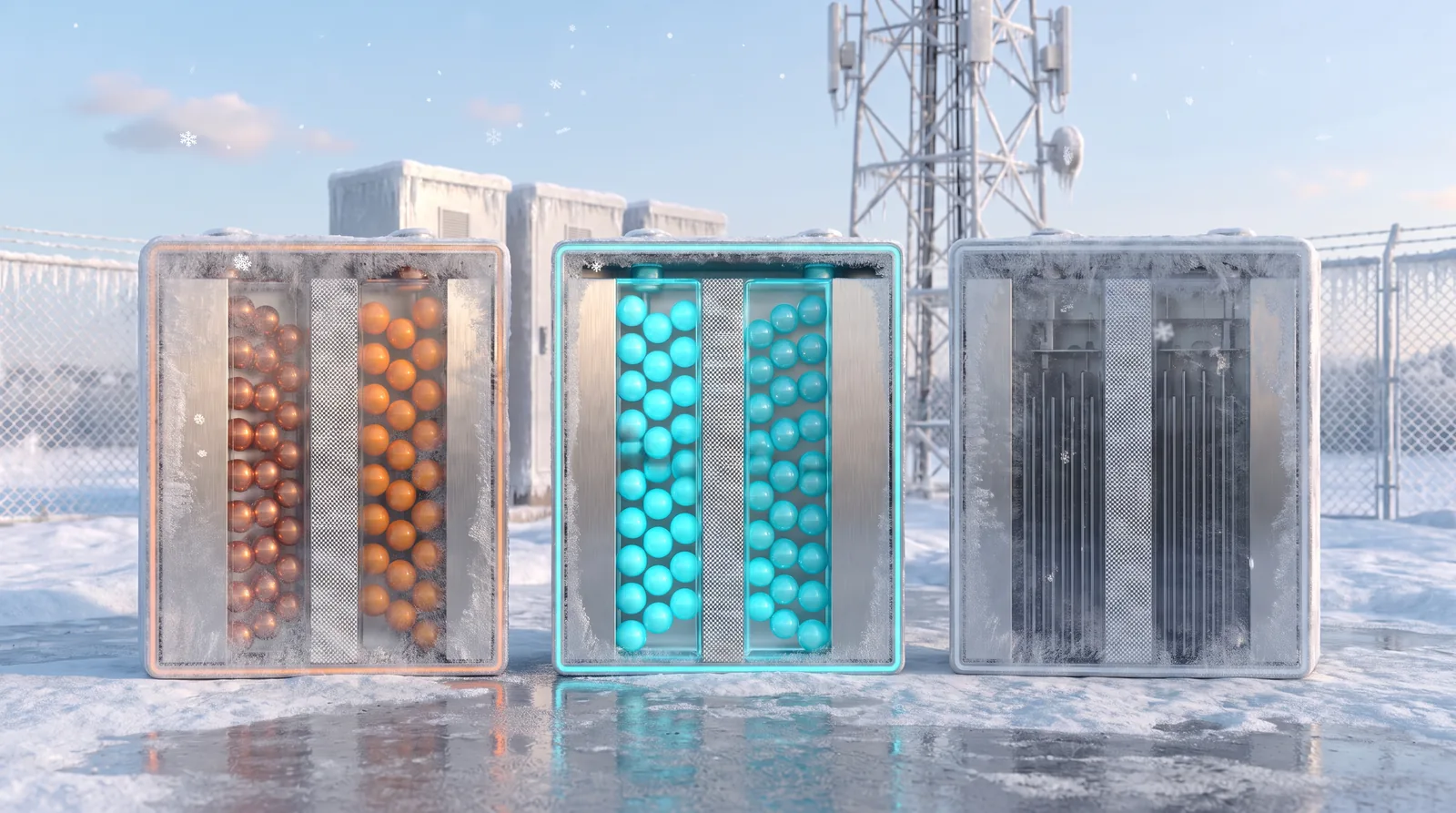

Передвиньте термометр от -40 до +70 °C и сравните, как три технологии ведут себя на уличной телеком-площадке.
Доступная ёмкость в зависимости от температуры
LFP
- Доступная ёмкость
- 100 %
- Заряд
- да
- Подогрев или охлаждение
- не нужен
- Ресурс, циклов
- 6 000-10 000
- Энергия на климат
- 0 %
NFPPлучший результат
- Доступная ёмкость
- 100 %
- Заряд
- да
- Подогрев или охлаждение
- не нужен
- Ресурс, циклов
- более 15 000
- Энергия на климат
- 0 %
Свинцово-кислотные
- Доступная ёмкость
- 100 %
- Заряд
- да
- Подогрев или охлаждение
- не нужен
- Ресурс, циклов
- около 500
- Энергия на климат
- 0 %
Что это значит для объекта
NFPP сохраняет 93 % ёмкости при -20 °C и 80 % при -40 °C без подогрева. LFP нельзя заряжать на морозе без подогрева, свинцово-кислотные АКБ теряют до 60 % ёмкости.
Ячейка NFPP сохраняет работоспособность до +70 °C, модули 48 В - до +60 °C. LFP и свинцово-кислотные АКБ выше +55...+60 °C уходят в защитное отключение, а в жару быстро теряют ресурс.
NFPP почти не тратит энергию на климат шкафа: нет подогрева зимой и кондиционера летом. Вся запасённая энергия идёт на нагрузку.
Все температуры таблицей
| Температура | LFP | NFPP | Свинцово-кислотные |
|---|---|---|---|
| -40 °C | защитное отключение Заряд: нет; Подогрев или охлаждение: нужен подогрев; Ресурс, циклов: работа невозможна; Энергия на климат: 25 % | 80 % Заряд: ограниченно; Подогрев или охлаждение: не нужен; Ресурс, циклов: 1 500-3 000 без подогрева; Энергия на климат: 0 % | 25 % Заряд: ограниченно; Подогрев или охлаждение: утепление и подогрев; Ресурс, циклов: около 200; Энергия на климат: 15 % |
| -20 °C | 65 % Заряд: только с подогревом; Подогрев или охлаждение: нужен подогрев; Ресурс, циклов: только с подогревом; Энергия на климат: 15 % | 93 % Заряд: да; Подогрев или охлаждение: не нужен; Ресурс, циклов: 5 000-8 000; Энергия на климат: 0 % | 40 % Заряд: ограниченно; Подогрев или охлаждение: утепление и подогрев; Ресурс, циклов: около 300; Энергия на климат: 10 % |
| 0 °C | 88 % Заряд: да; Подогрев или охлаждение: подогрев ниже 0 °C; Ресурс, циклов: около 4 000; Энергия на климат: 5 % | 97 % Заряд: да; Подогрев или охлаждение: не нужен; Ресурс, циклов: 8 000-12 000; Энергия на климат: 0 % | 70 % Заряд: да; Подогрев или охлаждение: не нужен; Ресурс, циклов: около 400; Энергия на климат: 2 % |
| +25 °C | 100 % Заряд: да; Подогрев или охлаждение: не нужен; Ресурс, циклов: 6 000-10 000; Энергия на климат: 0 % | 100 % Заряд: да; Подогрев или охлаждение: не нужен; Ресурс, циклов: более 15 000; Энергия на климат: 0 % | 100 % Заряд: да; Подогрев или охлаждение: не нужен; Ресурс, циклов: около 500; Энергия на климат: 0 % |
| +45 °C | 98 % Заряд: да; Подогрев или охлаждение: нужен кондиционер; Ресурс, циклов: около 3 000; Энергия на климат: 12 % | 100 % Заряд: да; Подогрев или охлаждение: вентиляция; Ресурс, циклов: более 10 000; Энергия на климат: 2 % | 100 % Заряд: да; Подогрев или охлаждение: нужен кондиционер; Ресурс, циклов: около 150; Энергия на климат: 12 % |
| +70 °C | защитное отключение Заряд: нет; Подогрев или охлаждение: нужен кондиционер; Ресурс, циклов: -; Энергия на климат: 25 % | 97 % Заряд: ограниченно; Подогрев или охлаждение: вентиляция; Ресурс, циклов: более 3 000; Энергия на климат: 5 % | защитное отключение Заряд: нет; Подогрев или охлаждение: нужен кондиционер; Ресурс, циклов: -; Энергия на климат: 25 % |
Значения NFPP - по данным производителя ячеек; LFP и свинцово-кислотных АКБ - типовые отраслевые значения. Энергия на климат - оценка для уличного телеком-шкафа, доля суточной энергии. Для проекта расчёт делается по климату и профилю нагрузки объекта.
Натриевая продукция OS Power
Весь каталог
OSP-TL-NA-48100Натриевый модуль 48 В / 100 А·ч-40 °C
OSP-CI-NA-115LНатриевый шкаф 115 кВт·ч115 кВт·ч
OSP-CI-NA-200LНатриевый шкаф 200 кВт·ч200 кВт·ч
OSP-CT-NA-2396Натриевый контейнер 2,4 МВт·ч2,4 МВт·ч
OSP-CELL-NA-160Натриевая ячейка 3 В / 160 А·ч480 Вт·ч
OSP-RES-NA-48160WДомашний натриевый накопитель, напольный и настенный7,7 кВт·ч Испытания натрия на вашей площадке
Предоставляем образцы для проверки по методике заказчика, в том числе при отрицательных температурах.
