Охлаждение
Охлаждение от 7 до 140 кВт на стойку
Воздух для стоек общего назначения, жидкость к чипу для GPU и общая холодильная станция с фрикулингом. Тёплая вода позволяет большую часть года работать без компрессоров.
75-90 %
тепла снимают холодные пластины на ускорителях, коммутаторах и процессорах
30-40 °C
подача в контур стоек; до 45 °C для платформ с допуском
1,15-1,3
расчётный годовой PUE площадки на сухих охладителях
20-25 %
запас по теплообменникам для жары юга Узбекистана и Казахстана
Режимы
Что выбрать под плотность стоек
| Плотность | Способ | Где ставим |
|---|---|---|
| 7-15 кВт | внутрирядные кондиционеры, изолированный коридор | контейнер, микромодуль |
| 15-40 кВт | внутрирядные кондиционеры повышенной мощности, задние теплообменники | микромодуль, сборный ЦОД |
| 40-80 кВт | жидкость к чипу через CDU, остаток тепла в воздух | сборный ЦОД |
| 80-140 кВт | жидкость к чипу, подача 30-45 °C, холодильная станция с фрикулингом | сборный ЦОД, энергоблоки + зал |
Жидкостный контур
Как устроено жидкостное охлаждение
Два контура
Контур стоек с гликолем и контур площадки; между ними CDU с резервом и регулированием расхода.

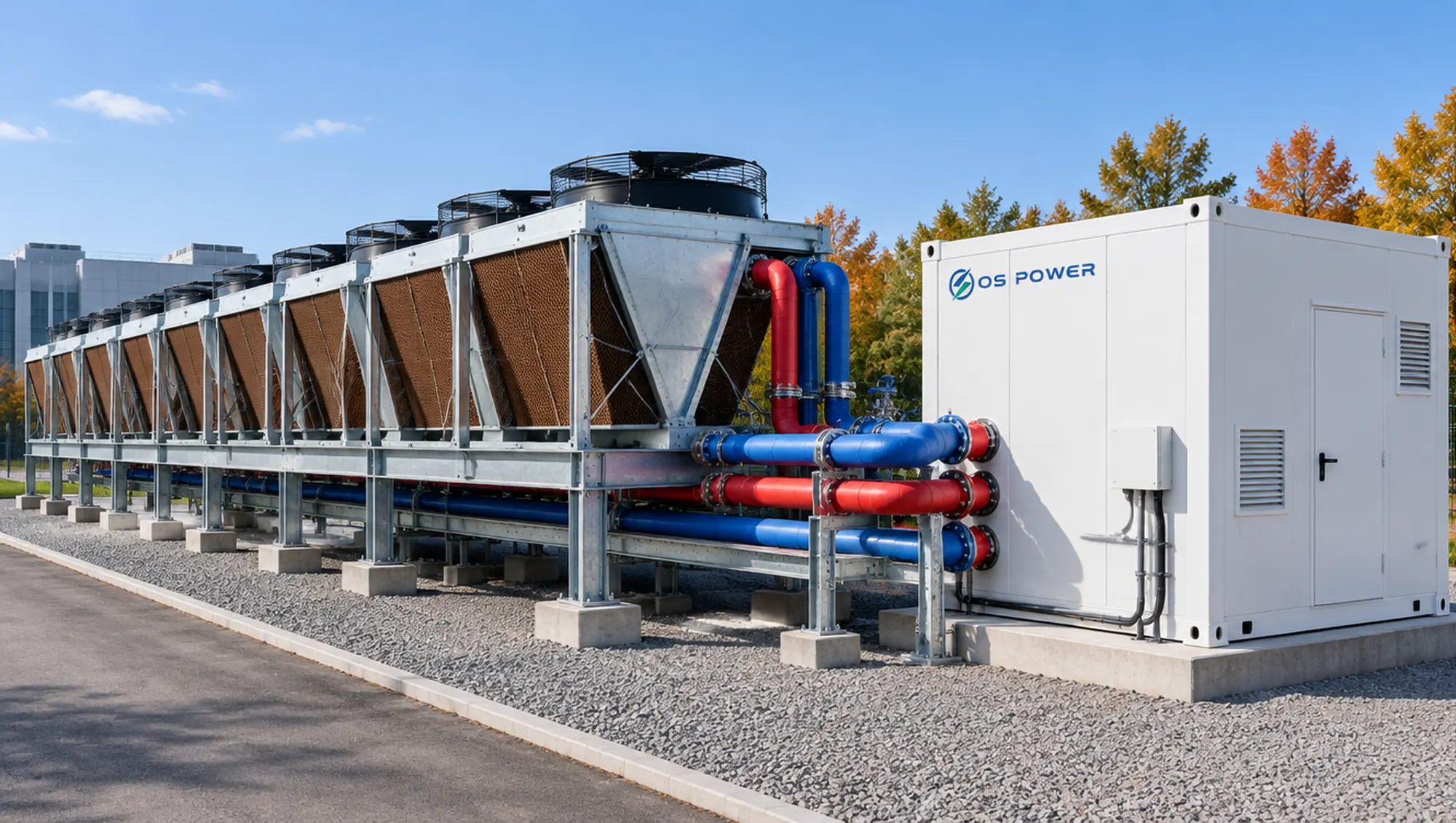

Холодильная станция
Сухие охладители с адиабатикой или чиллеры с фрикулингом N+1, насосы с частотным регулированием.
Без квотируемых хладагентов
Основной контур на воде и гликоле; в кондиционерах контур отгружается под азотом и заправляется на месте.
Нагрев зимой
При снятой нагрузке модули обогреваются, а дренаж защищён от замерзания.
PUE - расчётный годовой и зависит от климата площадки и доли жидкостного охлаждения.
Запрос
Расскажите о площадке
ИТ-мощность и тип стоек, требования к резервированию и автономии, место размещения и климат, наличие присоединения к сети, срок запуска. За неделю подготовим концепцию, состав оборудования и график.
